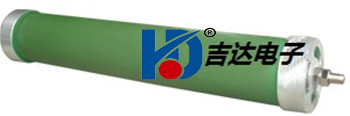

 RX30大功率高壓電阻 |
|
|
|
|
RX30高壓電阻器用優質合金絲燒制而成外表涂耐高溫絕緣涂料，具有功率大、耐高電壓、安裝方便、性能可靠適用于高壓電路中使用。 適用于各類電器和電子儀器的直流或交流作降壓分流負載使用。
|

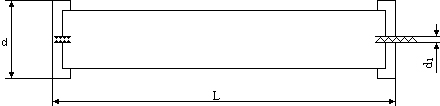

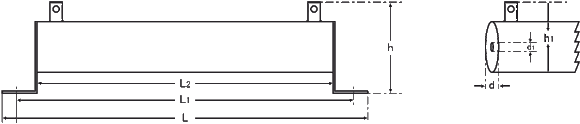

| 型號 功率電阻 |
L |
L1 |
L2 |
h |
h1 |
d |
d1 |
| 30W |
120 |
100 |
80 |
65 |
55 |
32 |
|
| 50W |
174 |
154 |
134 |
65 |
55 |
32 |
|
| 75W |
190 |
170 |
150 |
65 |
55 |
32 |
|
| 100W |
230 |
210 |
190 |
65 |
55 |
32 |
|
| 150W |
260 |
240 |
220 |
65 |
55 |
32 |
|
| 200W |
310 |
290 |
270 |
65 |
55 |
32 |
|
| 500W |
|
|
450 |
|
|
65 |
16 |
| 1000W |
|
|
450 |
|
|
85 |
16 |
| 1500W |
|
|
450 |
|
|
105 |
16 |
| 2000W |
|
|
520 |
|
|
105 |
16 |
| 2500W |
|
|
620 |
|
|
105 |
16 |
| 3000W |
|
|
670 |
|
|
105 |
16 |
| 3500W |
|
|
720 |
|
|
105 |
16 |
單位：mm |
|
電阻器技術參數：
功率范圍： 50W-3500W
阻值范圍： 1Ω-200KΩ
額定溫升： ≤375℃
防護等級：IP：00
額定功率下阻值變化≤±3%
短時負荷能力：10倍功率6秒
環境溫度：-55℃+315℃

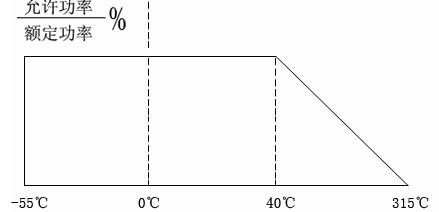

電阻器的允許負荷和環境溫度的關系
|
 |
 |
|
|
